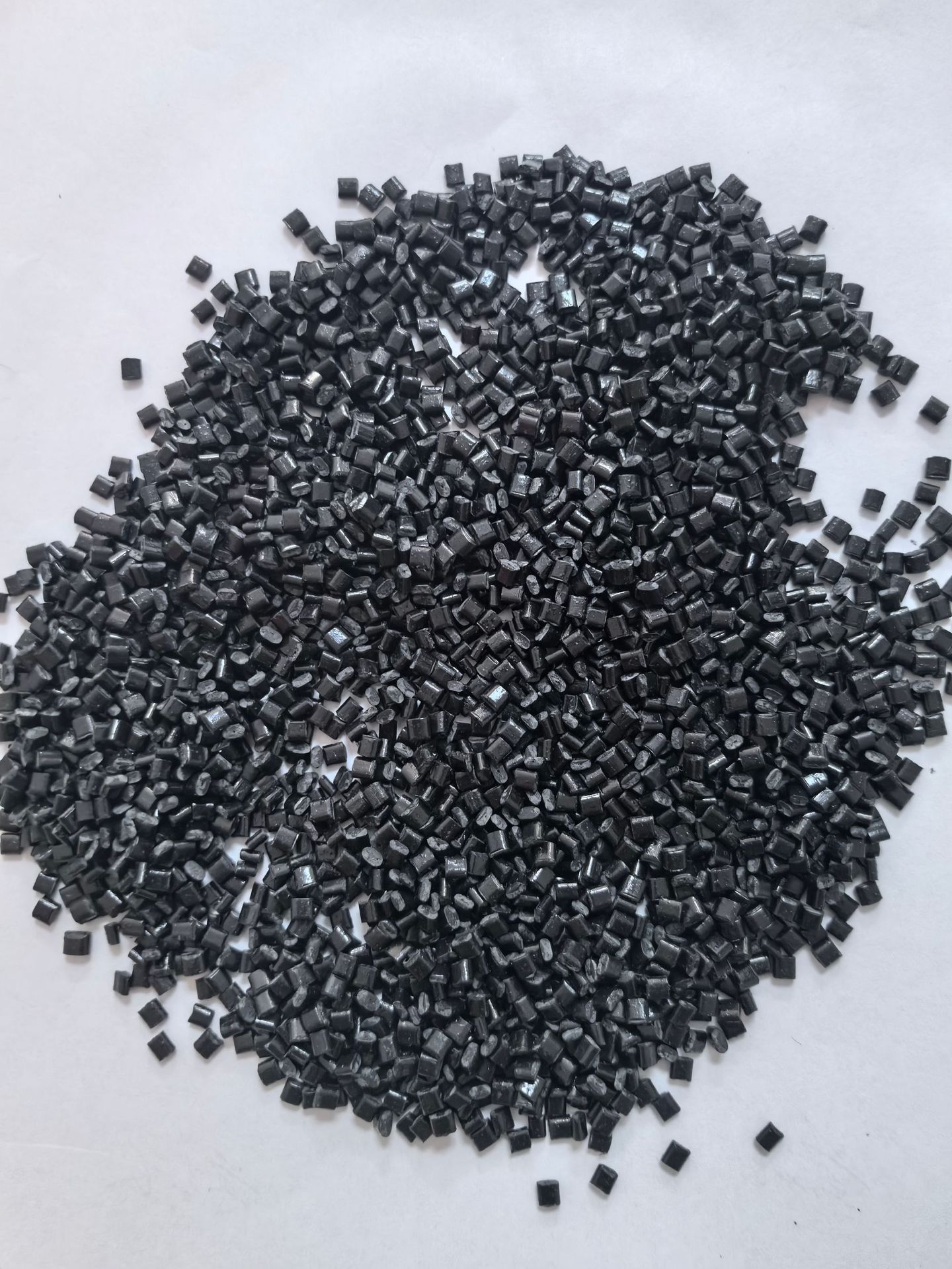

貨號8443：PPO增強20%性能特點、加工注意事項、模具收縮比及應用如下：

性能特點，優異的電絕緣性：介電常數低，介電損耗小，且幾乎不受溫度、濕度影響，可在潮濕、負載、高溫環境下保持良好的電絕緣性能。

良好的機械性能：分子鏈中含有大量芳香環結構，機械強度較高，耐蠕變性優良，溫度變化對其影響甚小。

突出的耐熱性：玻璃化溫度高達211℃，熔點268℃，熱變形溫度可達190℃，可在120℃蒸汽中使用。

優異的耐水性：是工程塑料中吸水率最低的品種之一，在熱水中長時間浸泡其物理性能仍很少下降。

良好的阻燃性：氧指數為29，具有自熄性，制造阻燃等級PPO時，加入含磷類阻燃劑即可達到UL94標準。

加工注意事項

原料干燥：PPO吸水率很低，但微量水分會使制品表面出現銀絲、氣泡等缺陷，需將原料在80℃-100℃的烘箱中干燥1h-2h后使用。

設備選擇：宜采用螺桿式注塑機成型，噴嘴采用直通式為佳，孔徑為3mm-6mm。

加工溫度：成型溫度為280℃-330℃，料筒溫度控制在260℃-290℃，噴嘴溫度低于料筒溫度10℃左右。模具溫度控制在100℃-150℃。

注射壓力與速度：注射壓力一般控制在100MPa-140MPa，宜采取高壓、高速注射。有長流道的制品需要快速注射，但要確保模具具有足夠的通氣性。

保壓與冷卻：保壓壓力為注射壓力的40%-60%，保壓及冷卻時間不能太長

模具設計：模具的主流道宜采用較大的錐度或采用拉料鉤，澆道以短粗為好。澆口宜采用直接式、扇形或扁平形，采用針狀澆口時直徑應適當加大，對于長澆道可采用熱流道結構。

應用領域

電子電器：用于制造連接器、線圈骨架、開關、插座、大型電子顯示器、可變電容器等，也可用于電視機、電腦、傳真機、復印機等的外殼。

汽車工業：可用于制造汽車儀表板、散熱器格子、揚聲器格柵、控制臺、保險盒、繼電器箱、連接器、輪罩、保險杠等。

家用電器：適用于制造微波爐、電飯煲、咖啡機、洗衣機等的零部件。

醫療器械：可用于制造手術器械、消毒盒、人工關節等。

其他領域：還可用于制造水表、水泵、紡織廠用的紗管等，在化工方面可用來制造耐腐蝕設備。
